3 LEDs + Fiber-Optic Rotary Joint

ロータリージョイント一体型 3波長1出力 LED光源

3LEDs + Fiber-optic Rotary Joint
3LEDs + Fiber-optic Rotary Joint

オプトジェネティクス用光源は多くの場合、パッチコードを介してロータリージョイントに接続して使用されます。このモデルは3つの波長のLED光源をロータリージョイントと一体化し1つの出力とすることで接続パッチコードを減らし、光源からのパワーをより効率良く使用することができます。



接続効率はLEDの波長、パッチコードのコア径、NAなどにより異なります。

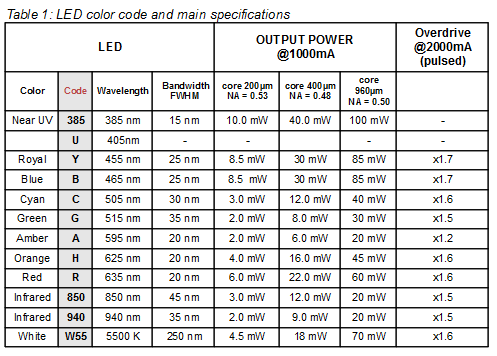

下記Table1が参考資料です。



このモジュールにはドライバーが必要です。

Doric社では下記のドライバーを用意しております。

 ▷ 1チャンネルLEDドライバー

 ▷ プログラマブルLEDドライバー(2チャンネル、4チャンネル、8チャンネル)



< 注文モデル番号例 / Ordering Example >

LEDFRJ-B/G/A_FC

波長1: Blue 465nm、波長2: Green 515nm、波長3: Amber 595nm、FCコネクタ出力
