Doric ファイバーフォトメトリー|2か所計測 GCaMP等吸収点+GCaMP蛍光励起  - 405nm and 465 nm

Doric 2-site Fiber Photometry System - GCaMP Isosbestic and Functional Excitations - 405nm and 465 nm


Doric社製、2か所計測ファイバーフォトメトリーシステムは、405nm LED光源でGCaMPの等吸収点(アイソベストポイント)を励起し、465nm LED光源でGCaMPを励起して、1か所につきそれぞれの蛍光を1つのフォトディテクターで測定します。
付属の専用ソフトウェア(Doric Neuroscience Studio)を使用して、ロックインまたはインターリーヴ方式でデータ取得し、解析することができます。

2か所間の距離は固定または可変のいずれでも構成可能です。下記構成は2か所間の距離が調整できるものです。



蛍光ミニキューブをiFMC-G2タイプまたはFMCタイプにすることでLED光源を外部接続にすることにより価格を下げることも可能です。

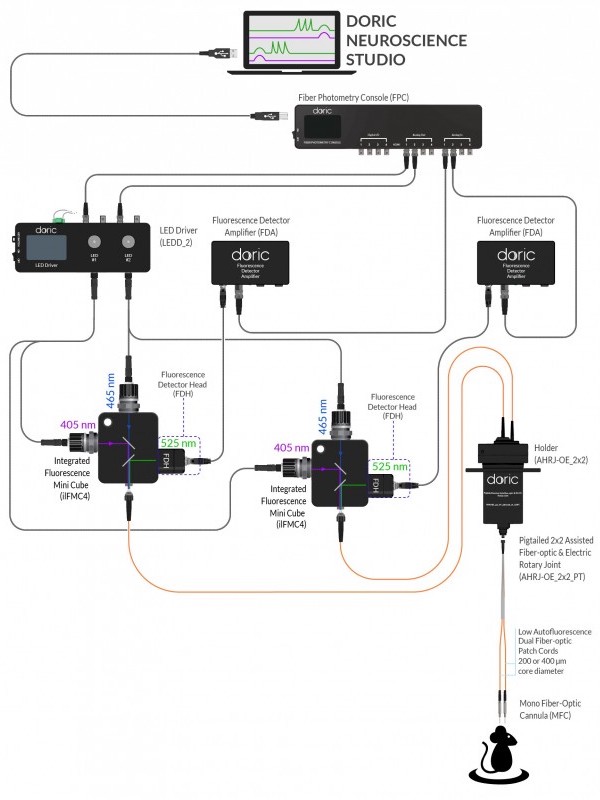

このシステムの主要構成機器は次のとおりです。(機器単品での販売もしております)

  • ファイバーフォトメトリーコンソール(Doric Neuroscience Studio Software(制御・解析ソフト)付属)
  • 2チャンネル LED光源ドライバー
  • LED光源, フォトディテクター内蔵 4ポート蛍光ミニキューブ x2個
  • フォトディテクターアンプ
  • ピッグテールタイプ 電動アシスト付き 2x2 光ファイバーロータリージョイント
  • ロータリージョイント用ホルダー
  • ブランチング光ファイバーパッチコード
  • 単心光ファイバーカニューラ
  • 電気ケーブル類
    <オプション>
  • ファイバーフォトメトリー専用ラック
  • 単心光ファイバーカニューラホルダー(カニューラを挿入中にも計測することができます)
  • トラッキングカメラ(フォトメトリーデータと同期することが可能です)

1-site Fiber Photometry System - GCaMP Isosbestic and Functional Excitations - 405 and 465 nm
1-site Fiber Photometry System - GCaMP Isosbestic and Functional Excitations - 405 and 465 nm

蛍光ミニキューブのタイプについて



上記の構成図はilFMCタイプでの構成ですが、下記に記載の別タイプでの構成も可能です。
計測するシグナルは同じですが、LED光源の接続方法、フォトディテクターの設置箇所、ロータリージョイントの設置箇所などが異なるため、それぞれにメリット・デメリットがあります。
お客様のご用途に合わせた構成をご提案させていただきますので、ご不明な点がございましたら、ご遠慮なくお問い合わせください。

モデル LED光源 フォトディテクター ロータリージョイント メリット・デメリット
ilFMC-G2 内蔵 内蔵 外部接続 高感度(FMC比)。光ファイバーパッチコードおよび電気ケーブル類が最小限で済むため、シンプルで損失の少ない構成が可能。LED光源単体での使用不可。
iFMC-G2 外部接続 内蔵 外部接続

高感度(FMC比)。LED光源はパッチコード接続のため接続損失あり。1つのLED光源を分岐して2つの蛍光ミニキューブに接続することが可能なため、価格を下げることができる。LED光源単体での使用可能なため、光刺激の構成などにも流用可能。

FMC 外部接続 外部接続 外部接続

拡張性が高い。LED光源単体での使用可能なため、光刺激の構成などにも流用可能。
LED光源はパッチコード接続のため接続損失あり。1つのLED光源を分岐して2つの蛍光ミニキューブに接続することが可能なため、価格を下げることができる。フォトディテクターはケーブル接続のため感度が低下(ilFMC,iFMC比)

RFMC - - - このモデルはこの構成には用意されておりません。
ilFMC(LED光源内蔵, PD/FDA内蔵)
ilFMC(LED光源内蔵, PD/FDA内蔵)
FMC(LED光源:外部接続, PD/FDA外部接続)
FMC(LED光源:外部接続, PD/FDA外部接続)
iFMC(LED光源:外部接続, PD/FDA内蔵)
iFMC(LED光源:外部接続, PD/FDA内蔵)
